手動低溫閘閥 DZ40Y-16/25
- 產 地：上海
- 型 號：DZ40Y-16/25
- 公稱壓力：1.6Mpa~2.5Mpa
- 公稱通徑：DN20~DN400
- 適用介質：甲烷、液氨、液氧、液氮、液氫等低溫介質
- 適用溫度：-196℃~-46℃
一、產品概述
手動低溫閘閥 DZ40Y-16/25是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量。閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。手動低溫閘閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的手動低溫閘閥，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的手動低溫閘閥，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。手動低溫閘閥壓力等級：1.6Mpa~2.5Mpa，產品規格：DN20~400mm，產品材質：碳鋼、不銹鋼、低溫鋼，適用溫度：-46℃~-196℃，適用介質：甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
二、產品特點
1、流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
2、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
3、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹１阌诎惭b，適用于介質的流動方向可能改變的管路中。
三、主要技術參數
|
型號
|
DZ40Y-16
|
DZ40Y-25
|
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
|
|
適用溫度（℃）
|
LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
|
||
四、主要零部件材料

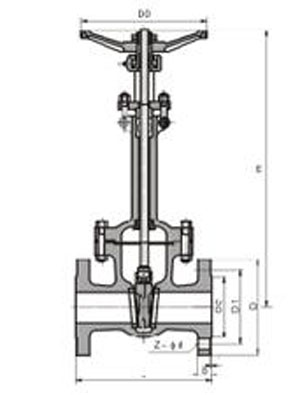

五、主要外形與連接尺寸
公稱通徑
主要外形尺寸和連接尺寸
L
D
D1
D2
b
Z-d
H
D0
DZ40Y-16L
20
150
105
75
55
14
4-14
320
140
25
160
115
85
65
14
4-14
350
160
32
180
135
100
78
16
4-18
385
180
40
200
145
110
85
16
4-18
420
200
50
250
160
125
100
16
4-18
540
240
65
270
180
145
120
18
4-18
610
240
80
280
195
160
135
20
8-18
690
280
100
300
215
180
155
20
8-18
780
300
125
325
245
210
185
22
8-18
930
320
150
350
280
240
210
24
8-23
980
360
200
400
335
295
265
26
12-23
1180
400
250
450
405
355
320
30
12-25
1390
450
300
500
460
410
375
30
12-25
1620
560
350
550
520
470
425
34
16-25
1810
640
400
600
580
525
485
36
16-30
1970
640
DZ40Y-25L
20
150
105
75
55
16
4-14
320
140
25
160
115
85
65
16
4-14
350
160
32
180
135
100
78
18
4-18
385
180
40
200
145
110
85
18
4-18
420
200
50
250
160
125
100
20
4-18
540
240
65
270
180
145
120
22
8-18
610
240
80
280
195
160
135
22
8-18
690
280
100
300
230
190
160
24
8-23
780
300
125
325
270
220
188
28
8-25
930
320
150
350
300
250
218
30
8-25
980
360
200
400
360
310
278
34
12-25
1180
400
250
450
425
370
332
36
12-30
1390
450
300
500
485
430
390
40
16-30
1620
560
350
550
550
490
448
44
16-34
1810
640
400
600
610
550
505
48
16-34
1990
640
