硬密封球閥 Q347H
- 產 地：上海
- 型 號：Q347H
- 公稱壓力：1.6MPa~6.4MPa
- 公稱通徑：DN50~DN700
- 適用介質：紙漿、含固體顆粒的流體
- 適用溫度：-29℃~450℃
一、產品概述
硬密封球閥Q347H 的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78；閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨，適用于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構。
金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.
耐火設計：閥門的耐火設計符合API 6FA或API 607標準,耐火試驗規范相當于ISO 10497, 這類閥門目前被廣泛應用于造紙、原油、天燃氣、石化以及各類含有顆粒、易磨損、易沖蝕、易引起火災的相關工業。
二、主要技術參數
|
|
執行標準 |
|
|
美標 |
國標 |
|
|
閥門設計 |
API6D ASME16.34 |
GB12237 |
|
閥門-壓力溫度等級 |
ASME B16.34 |
GB12234 |
|
結構長度 |
ASME B16.10 |
GB12221 |
|
連接法蘭 |
ASME B16.34 ASME B16.47a |
GB9113 JB79 |
|
對焊端 |
ASME B16.25 |
GB12224 |
|
檢驗和試驗 |
API6D API598 |
GB/T13927 |
三、主要零部件材料
|
結構形式 |
制造范圍 |
溫度范圍 |
輔助密封 |
密封面材料 |
適用流體 |
|
浮 |
ASME Class
ASME Class
|
-29～250℃ |
改性PTFE 對蒞聚苯 |
球體、碳化鎢 |
紙漿、含固體顆粒的流體 |
|
閥座：STL-12 |
|||||
|
球體：鍍硬鉻 |
|||||
|
閥座：STL-6 |
|||||
|
-29～450℃ |
柔性石墨 |
球體:碳化鎢 |
高溫、高腐蝕、高壓含固體顆粒的流體 |
||
|
閥座：STL-12 |
|||||
|
球體：鍍鎳鉻碳化鉻 |
|||||
|
閥座：STL-6 |
|||||
|
-29～760℃ |
閥座與本體焊接 （雙偏心、單流向） |
球體：鍍鎳鉻碳化鉻 |
450℃以上的高溫、高頻高壓流體 |
||
|
閥座：鍍鎳鉻碳化鉻 |
|||||
|
固 |
ASME Class
|
-29～150℃ |
增強PTFE氟橡膠 “O”圈 |
球體:碳化鎢 |
紙漿、含固體顆粒的流體 |
|
閥座：STL-12 |
|||||
|
球體：鍍硬鉻 |
|||||
|
閥座：STL-6 |
|||||
|
-29～450℃ |
柔性石墨 |
球體:碳化鎢 |
高溫、高腐蝕、高壓含固體顆粒的流體 |
||
|
閥座：STL-12 |
|||||
|
球體：鍍鎳鉻碳化鉻 |
|||||
|
閥座：STL-6 |
|||||
|
-29～760℃ |
閥座與本體焊接 （雙偏心、單流向） |
球體:鎳鉻碳化鉻 |
450℃以上的高溫 |

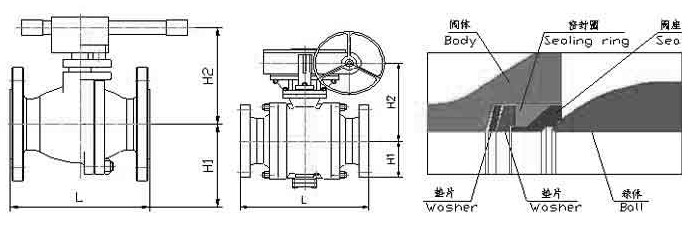

四、主要外形與連接尺寸
|
DN |
PN16(1.6MPa) |
PN25(2.5MPa) |
備注 |
||||||
|
L |
H1 |
H2 |
|
L |
H1 |
H2 |
|
浮 |
|
|
15 |
130 |
— |
59 |
|
130 |
— |
59 |
|
|
|
20 |
130 |
— |
63 |
|
150 |
— |
63 |
|
|
|
25 |
140 |
— |
75 |
|
160 |
— |
75 |
|
|
|
32 |
165 |
— |
85 |
|
180 |
— |
85 |
|
|
|
40 |
165 |
— |
95 |
|
200 |
— |
95 |
|
|
|
50 |
203 |
— |
107 |
|
230 |
— |
107 |
|
固定球 |
|
65 |
222 |
— |
142 |
|
290 |
— |
142 |
|
|
|
80 |
241 |
— |
152 |
|
310 |
— |
152 |
|
|
|
100 |
305 |
— |
178 |
|
350 |
— |
178 |
|
|
|
125 |
356 |
— |
252 |
|
381 |
— |
252 |
|
|
|
150 |
394 |
— |
272 |
|
403 |
— |
272 |
|
|
|
200 |
457 |
— |
342 |
|
502 |
— |
342 |
|
|
|
200 |
457 |
— |
398 |
|
502 |
— |
398 |
|
固 |
|
250 |
533 |
335 |
495 |
|
568 |
335 |
495 |
|
|
|
300 |
610 |
385 |
580 |
|
648 |
385 |
580 |
|
|
|
350 |
686 |
430 |
625 |
|
762 |
430 |
625 |
|
|
|
400 |
762 |
470 |
720 |
|
838 |
470 |
720 |
|
|
|
500 |
914 |
590 |
840 |
|
991 |
590 |
840 |
|
|
|
600 |
1067 |
700 |
1050 |
|
1143 |
700 |
1050 |
|
|
|
700 |
1245 |
780 |
1150 |
|
1346 |
780 |
1150 |
|
|
|
DN |
PN40(4.0MPa) |
PN64(6.4MPa) |
備注 |
||||||
|
L |
H1 |
H2 |
|
L |
H1 |
H2 |
|
浮 |
|
|
15 |
130 |
— |
59 |
|
165 |
— |
59 |
|
|
|
20 |
150 |
— |
63 |
|
190 |
— |
63 |
|
|
|
25 |
160 |
— |
75 |
|
216 |
— |
75 |
|
|
|
32 |
180 |
— |
85 |
|
229 |
— |
85 |
|
|
|
40 |
200 |
— |
95 |
|
241 |
— |
95 |
|
|
|
50 |
230 |
— |
107 |
|
292 |
— |
107 |
|
固定球 |
|
65 |
290 |
— |
142 |
|
330 |
— |
142 |
|
|
|
80 |
310 |
— |
152 |
|
356 |
— |
152 |
|
|
|
100 |
350 |
— |
178 |
|
432 |
— |
178 |
|
|
|
125 |
381 |
— |
252 |
|
508 |
— |
252 |
|
|
|
150 |
403 |
— |
272 |
|
559 |
— |
272 |
|
|
|
200 |
502 |
— |
342 |
|
660 |
— |
398 |
|
|
|
250 |
568 |
335 |
495 |
|
787 |
335 |
445 |
|
|
|
300 |
648 |
385 |
580 |
|
838 |
385 |
515 |
|
|
|
350 |
762 |
430 |
625 |
|
889 |
430 |
550 |
|
|
|
400 |
838 |
470 |
720 |
|
991 |
470 |
615 |
|
|
|
500 |
991 |
590 |
840 |
|
1194 |
590 |
810 |
|
|
|
600 |
1143 |
700 |
1050 |
|
1397 |
700 |
845 |
|
|
|
700 |
1346 |
780 |
1150 |
|
1700 |
780 |
1089 |
|
|
|
DN |
Class 150 |
Class 300 |
備注 |
||||||
|
L |
H1 |
H2 |
|
L |
H1 |
H2 |
|
浮 |
|
|
1/2″ |
108 |
— |
59 |
|
140 |
— |
59 |
|
|
|
3/4″ |
117 |
— |
63 |
|
152 |
— |
63 |
|
|
|
1″ |
127 |
— |
75 |
|
165 |
— |
75 |
|
|
|
11/2″ |
165 |
— |
85 |
|
190 |
— |
95 |
|
|
|
2″ |
178 |
— |
95 |
|
216 |
— |
107 |
|
固定球 |
|
21/2″ |
190 |
— |
107 |
|
241 |
— |
142 |
|
|
|
3″ |
203 |
— |
142 |
|
283 |
— |
152 |
|
|
|
4″ |
229 |
— |
152 |
|
305 |
— |
178 |
|
|
|
5″ |
356 |
— |
178 |
|
381 |
— |
252 |
|
|
|
6″ |
394 |
— |
252 |
|
403 |
— |
272 |
|
|
|
8″ |
457 |
— |
272 |
|
502 |
— |
342 |
|
|
|
8″ |
457 |
— |
342 |
|
502 |
— |
398 |
|
固 |
|
10″ |
533 |
335 |
495 |
|
568 |
335 |
495 |
|
|
|
12″ |
610 |
385 |
580 |
|
648 |
385 |
580 |
|
|
|
14″ |
686 |
430 |
625 |
|
762 |
430 |
625 |
|
|
|
16″ |
762 |
470 |
720 |
|
838 |
470 |
720 |
|
|
|
20″ |
914 |
590 |
840 |
|
991 |
590 |
840 |
|
|
|
24″ |
1067 |
700 |
1050 |
|
1143 |
700 |
1050 |
|
|
|
28″ |
1245 |
780 |
1150 |
|
1346 |
780 |
1150 |
|
|
|
DN |
Class 400 |
Class 600 |
備注 |
||||||
|
L |
H1 |
H2 |
|
L |
H1 |
H2 |
|
浮 |
|
|
1/2″ |
165 |
— |
59 |
|
165 |
— |
59 |
|
|
|
3/4″ |
190 |
— |
63 |
|
190 |
— |
63 |
|
|
|
1″ |
216 |
— |
75 |
|
216 |
— |
75 |
|
|
|
11/2″ |
241 |
— |
95 |
|
241 |
— |
95 |
|
|
|
2″ |
292 |
— |
107 |
|
292 |
— |
107 |
|
固定球 |
|
4″ |
406 |
— |
178 |
|
432 |
— |
178 |
|
|
|
6″ |
495 |
250 |
300 |
|
559 |
250 |
300 |
|
|
|
8″ |
597 |
294 |
374 |
|
660 |
294 |
374 |
|
|
|
10″ |
673 |
370 |
445 |
|
787 |
370 |
445 |
|
|
|
12″ |
762 |
420 |
515 |
|
838 |
420 |
515 |
|
|
|
14″ |
826 |
460 |
550 |
|
889 |
460 |
550 |
|
|
|
16″ |
902 |
505 |
615 |
|
991 |
505 |
615 |
|
|
|
20″ |
1054 |
630 |
810 |
|
1194 |
630 |
810 |
|
|
|
24″ |
1232 |
685 |
845 |
|
1397 |
825 |
1010 |
|
|
|
28″ |
1397 |
860 |
1087 |
|
1549 |
970 |
1180 |
||
