襯膠對夾蝶閥 D371X
編輯日期：2016/6/22 10:47:09 點擊：
- 產 地：上海
- 型 號：D371X
- 公稱壓力：0.6MPa~1.6MPa
- 公稱通徑：DN50~DN1600
- 適用介質：水、油品、海水及各類有機溶劑
- 適用溫度：-20℃~80℃
一、產品概述
對夾襯膠蝶閥 D371X 適用于醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上起調節流量和截斷介質的作用，適用溫度≤80℃。
產品特點：
1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝
2、90度回轉，啟閉迅速
3、流量特性趨于直線，調節性能好
4、選擇不同零部件材質，可適用于多種介質
二、主要技術參數
|
型號
|
D71X-6
|
D71X-10
|
D71X-16Q
|
|
|
工作壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
|
適用溫度（℃）
|
-20～80
|
|||
|
適用介質
|
水、油品、海水及各類有機溶劑
|
|||
三、主要零部件材料
|
材料
|
閥體
|
灰鑄鐵
|
球墨鑄鐵
|
|
|
閥板
|
灰鑄鐵
|
灰鑄鐵
|
||
|
閥桿
|
不銹鋼
|
不銹鋼
|
||
|
密封面
|
NBR、EPDM
|
氟橡膠
|
||
|
填料
|
V形組合密封圈、柔性石墨
|
|||

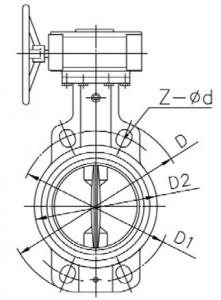

四、主要外形與連接尺寸
| 公稱通徑 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 | |||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
|
|
|||||||||
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 1020 |
