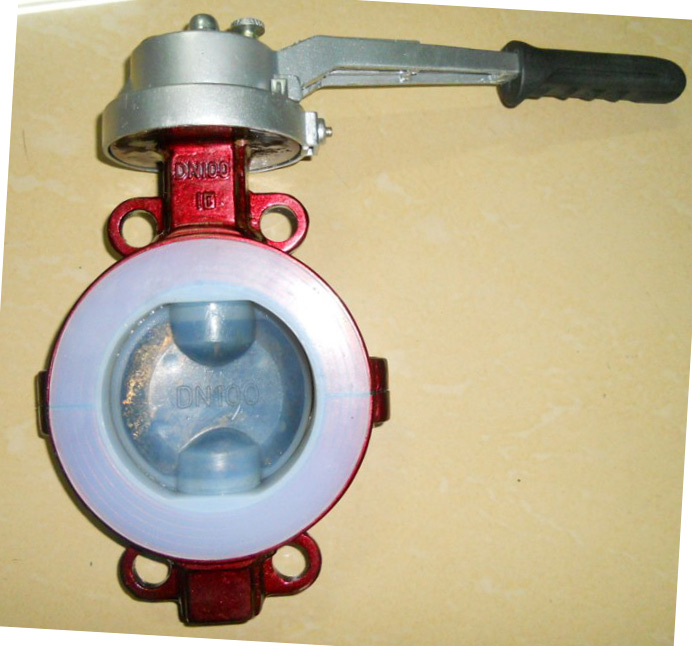

對夾全襯四氟蝶閥 D71F46
編輯日期：2024/7/22 18:07:54 點擊：
- 產 地：上海
- 型 號：D71F46
- 公稱壓力：0.6MPa~1.6MPa
- 公稱通徑：DN40~DN1000
- 適用介質：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等
- 適用溫度：≤ 150℃
一、產品概述
對夾全襯四氟蝶閥 D71F46適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
對夾全襯四氟蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯四氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良。襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體管路和容器上起截流作用, 并可取代閘閥、 截止閥和其它類型的切斷閥門。
全襯四氟蝶閥D71F46 結構特點：
?、袤w積小、重量輕、操作輕巧、便于安裝、維修。
?、诿芊庑阅軆?yōu)良可靠、零泄漏,使用壽命長。
?、哿髁刻匦在呌谥本€,調節性能好。
④結構簡單,開關迅速,90°旋轉啟閉。
?、菘纱骈l閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
?、蘅筛鶕?jù)用戶要求配置氣動、電動裝置,滿足程控的需要。
?、吒鼡Q零件襯里材質可適用于各種介質
二、主要技術參數
| 設計與制造 | GB/T12238（中線）、GB12221（短系列） |
| 結構長度 | ASME B 16.10、JIS B 2212 |
| 法蘭尺寸 | HG20592-97、ANSI B 16.5、JIS B 2212 |
| 連接尺寸 | 對夾、法蘭 |
| 驅動方式 | 手動、氣動、電動 |
| 公稱壓力 | 0.6～1.6MPa、Class150、JIS10K |
| 壓力試驗 | GB/T13927-92、API598 |
三、主要零部件材料
| 零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
| QT | C | P | R | PL | RL | |
| 上、下閥體 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
| 蝶板 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥軸 | 1Cr13、40Cr | 2Cr13、40Cr | 1Cr18Ni9Ti、40Cr | 1Cr18Ni12Ti、40Cr | 00Cr18Ni10、40Cr | 00Cr17Ni14Mo2、40Cr |
| 襯里層/閥座 | PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚烯烴） | |||||
| O型圈 | FEP+FPM（氟橡膠外包F46） | |||||
| 彈性條（墊） | Si（哇橡膠） | |||||
| 調節墊 | 0C18Ni9r | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 螺母 | 45 | 45 | 0Cr19Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手柄 | A3、Z | |||||

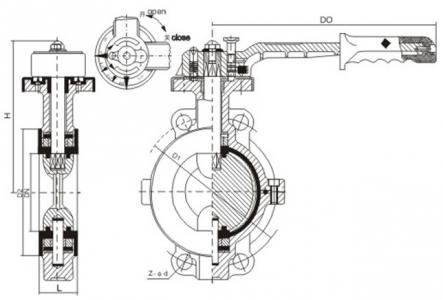

四、主要外形與連接尺寸
|
DN |
NPS (inch) |
L |
D |
D1 | D2 | F | B | Z-￠d | W | D0 | H | WT(kg) |
| PN0.6MPa | ||||||||||||
| 40 | 1 1/2 | 106 | 130 | 100 | 80 | 3 | 16 | 4-￠14 | 160 | 140 | 10 | |
| 50 | 2 | 108 | 140 | 110 | 90 | 3 | 16 | 4-￠14 | 200 | 160 | 12 | |
| 65 | 2 1/2 | 112 | 160 | 130 | 110 | 3 | 16 | 4-￠14 | 250 | 160 | 13 | |
| 80 | 3 | 114 | 185 | 150 | 125 | 3 | 18 | 4-￠18 | 250 | 170 | 14 | |
| 100 | 4 | 127 | 205 | 170 | 145 | 3 | 18 | 4-￠18 | 300 | 180 | 16 | |
| 125 | 5 | 140 | 235 | 200 | 175 | 3 | 20 | 8-￠18 | 300 | 275 | 18 | |
| 150 | 6 | 140 | 260 | 225 | 200 | 3 | 20 | 8-￠18 | 200 | 295 | 38 | |
| 200 | 8 | 152 | 315 | 280 | 255 | 3 | 22 | 8-￠18 | 200 | 320 | 74 | |
| 250 | 10 | 250 | 370 | 335 | 310 | 3 | 24 | 12-￠18 | 240 | 385 | 105 | |
| 300 | 12 | 270 | 435 | 375 | 362 | 4 | 24 | 12-￠23 | 240 | 390 | 142 | |
| 350 | 14 | 290 | 485 | 445 | 412 | 4 | 26 | 12-￠23 | 240 | 460 | 179 | |
| 400 | 16 | 310 | 535 | 495 | 462 | 4 | 28 | 16-￠23 | 280 | 510 | 220 | |
| 450 | 18 | 330 | 590 | 550 | 518 | 4 | 28 | 16-￠23 | 280 | 540 | 268 | |
| 500 | 20 | 350 | 640 | 600 | 568 | 4 | 30 | 16-￠23 | 320 | 570 | 378 | |
| 600 | 24 | 390 | 755 | 705 | 670 | 5 | 30 | 20-￠25 | 320 | 660 | 608 | |
| 700 | 28 | 430 | 860 | 810 | 775 | 5 | 32 | 24-￠25 | 360 | 710 | 1050 | |
| 800 | 32 | 470 | 975 | 920 | 880 | 5 | 34 | 24-￠30 | 360 | 780 | 1320 | |
| 900 | 36 | 510 | 1075 | 1020 | 980 | 5 | 36 | 24-￠30 | 380 | 885 | 1795 | |
| 1000 | 40 | 550 | 1175 | 1120 | 1080 | 5 | 36 | 28-￠30 | 400 | 990 | ||
| PN1.0MPa | ||||||||||||
| 40 | 1 1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-￠18 | 160 | 140 | 10 | |
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 200 | 160 | 12 | |
| 65 | 2 1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-￠18 | 250 | 165 | 14 | |
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-￠18 | 250 | 170 | 16 | |
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-￠18 | 300 | 180 | 18 | |
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-￠18 | 300 | 275 | 20 | |
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-￠23 | 200 | 295 | 38 | |
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-￠23 | 200 | 320 | 74 | |
| 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-￠23 | 240 | 385 | 105 | |
| 300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-￠23 | 240 | 390 | 142 | |
| 350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-￠23 | 240 | 460 | 179 | |
| 400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-￠25 | 280 | 510 | 220 | |
| 450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-￠25 | 280 | 540 | 268 | |
| 500 | 20 | 350 | 380 | 620 | 585 | 4 | 34 | 20-￠25 | 320 | 570 | 378 | |
| 600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-￠30 | 320 | 660 | 608 | |
| 700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 20-￠30 | 360 | 710 | 1050 | |
| 800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-￠34 | 360 | 780 | 1320 | |
| 900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-￠34 | 380 | 885 | 1795 | |
| 1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-￠34 | 400 | 990 | 1900 | |
